| 特 徴 |
ASI フロースプリッターは簡単な構造です。流路に平行な流路抵抗体で流量分割を実施し、固定式または調節式の
いずれかの選択が可能です。 キャピラリーチューブ の調整のような面倒なことをせずに、抵抗体を変更するだけで
分割比率の変更が可能です。 ＬＣ/ＭＳ、流量分割、Pre/Postカラム流量分割、キャピラリークロマトグラフのような
スケジューリング流量制御に最適なシステムです。
すべてのＡＳＩスプリッターは微量、分析的および流通テストに対応可能です。 |
ネジ規格 ： 10 - 32 |
| ・ ポストカラム フロースプリッター 設置場所 |
 |
|

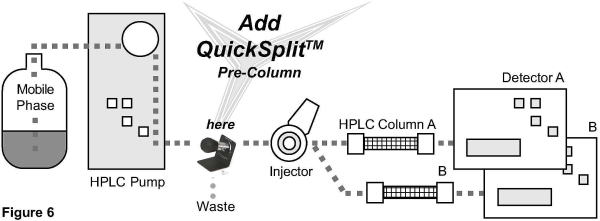

| ・ プレカラム フロースプリッター 設置場所 |
 |
|
| Adjustable Flow Splitters |

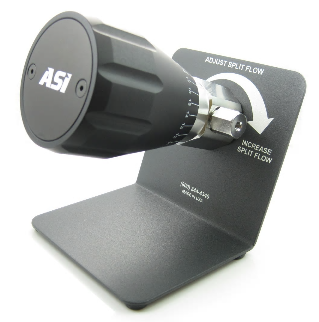

| ・ 調節式 フロースプリッター (Post Column) |
|
 |
| 寸法 : 12.2cm (h) x 10.2cm (w) x 13.0cm (d) |

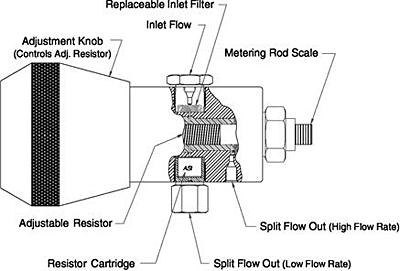

流量調節バルブと流路抵抗体の組合わせで調節ノブの操作でスプリットレシオを制御 します。
スプリットレ シオは1:1から20,000:1で、デ ッドボリュームは低流量側で0.5μL、フィルターは
取替可能です。
|
| メーカー ( ASI 社 ) 出荷前 テストのスプリット比 測定条件について - 調節式 Post Column |
|
| ・ |
分析用スプリッター スプリット比 デフォルト 測定条件 ： 水, 1mL / min. |
| ・ |
セミ分取用スプリッター スプリット比 デフォルト 測定条件 ： 水, 20mL / min. |
|
|
|
入力流量が、分析用 ( 水, 1mL / min. ) , セミ分取用 ( 水, 20mL / min. ) と異なる場合、
異なる程度に応じてスプリット比が変わる為、入力流量をご指定ください。
( 分取用には、デフォルト 測定条件がありません。 入力流量をご指定ください。 )
|
|
|
 背圧とスプリット比のグラフはこちら
 |
調節式 ナノフロースプリッター は、ポストカラム
アプリケーションでのみご使用頂けます。
入力流速は、固定で、 250 ul / min. です。
スプリットフローの範囲は、
1 ～ 20、10 ～ 200、100 ～ 2,000 nl / min. です。
Low Flow 側のデッドボリュームは、
610-NANO-01で 5nl、610-NANO-02で 10nl、
610-NANO-03で 50nl です。
ノブでスプリットフロー範囲を変更できます。 |
|
ナノフロー用 ( 入力流量 250 uL/min )
| Part No. |
スプリットフロー |
価格 |
| 610-NANO-01 |
1 nL/min. ～ 20 nL/min. |
607,000円 |
| 610-NANO-02 |
10 nL/min. ～ 200 nL/min. |
567,000円 |
| 610-NANO-03 |
100 nL/min. ～ 2000 nL/min. |
567,000円 |
Specifications :
Port size: 10-32 CPI (standard HPLC fittings for 1/16" tube)
Compatible with Thermo Scientific™ nanoViper™ Fingertight Fittings
Maximum Operating Pressure: 350 bar (5,000 PSI) |
| Part No. |
詳細 |
価格 |
| 600-0063-2NANO |
NANO 調節式フロースプリッター用 交換フィルター
2um x 0.063" ID, 1 μL / 5個入り |
27,000円 |
|
|
|
分析用 ( 入力流量 0.25 mL ～ 5 mL/min )
| Part No. |
スプリット比 |
価格 |
| 610-PO10-01 |
50 : 1 ～ 1000 : 1 |
474,000円 |
| 610-PO10-03 |
15 : 1 ～ 300 : 1 |
448,000円 |
| 610-PO10-04 |
5 : 1 ～ 100 : 1 |
| 610-PO10-06 |
1 : 1 ～ 20 : 1 |
| 610-PO10-CS |
御指定下さい |
491,000円 |
|
セミ分取用 ( 入力流量 5 mL ～ 40 mL/min )
| Part No. |
スプリット比 |
価格 |
| 610-PO20-00 |
1000 : 1 ～ 20000 : 1 |
474,000円 |
| 610-PO20-01 |
100 : 1 ～ 2000 : 1 |
448,000円 |
| 610-PO20-02 |
15 : 1 ～ 300 : 1 |
| 610-PO20-03 |
1 : 1 ～ 20 : 1 |
| 610-PO20-CS |
御指定下さい |
491,000円 |
|
分取用 ( 入力流量 40 mL ～ 1000 mL )
| Part No. |
流量 |
スプリット比 |
価格 |
| 610-PO30-CS |
40 ～ 125mL/min |
御指定ください |
491,000円 |
| 610-PO40-CS |
75 ～ 200mL/min |
御指定ください |
| 610-PO60-CS |
100 ～ 1000mL/min |
御指定ください |
|
|
|
| ・ 調節式 フロースプリッター (Pre Column) |
| メーカー ( ASI 社 ) 出荷前 テストのスプリット比 測定条件について - 調節式 Pre Column |
|
|
出荷前テストの入力流量は、0.5mL / min. で、カラム全体の圧力降下を
1,500 PSI と仮定します。 スプリッター全体の最適な圧力降下を保証するために、
出荷前テストの値と異なる場合、入力流量とカラム背圧を指定してください。
入力流量は、0.25～1mL/min の範囲で指定できます。 |
|
|
分析用 ( 入力流量 0.25 mL/min ～ 1 mL/min )
| Part No. |
スプリット比 |
価格 |
| 610-PR10-01 |
50 : 1 ～ 1000 : 1 |
448,000円 |
| 610-PR10-03 |
15 : 1 ～ 300 : 1 |
| 610-PR10-04 |
5 : 1 ～ 100 : 1 |
| 610-PR10-06 |
1 : 1 ～ 20 : 1 |
| 610-PR10-CS |
御指定ください |
491,000円 |
|
|
| ・ 調節式 フロースプリッター用交換フィルター |
| Part No. |
詳細 |
価格 |
| 600-0063-2 |
調節式フロースプリッター用 交換フィルター
2um x 0.063" ID, 1 μL / 5個入り |
27,000円 |
|
| Binary Fixed Flow Splitters |

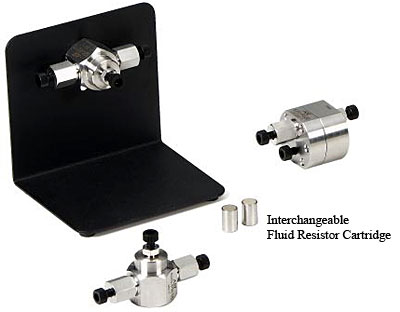

| ・ 固定式2流路 フロースプリッター(Post Column) |
|
取替可能な抵抗体で、今まで経験して
いるキャピラリーチューブの調整が不要
となりました。頑丈なステンレス製で
耐圧限界は700kg / c㎡です。

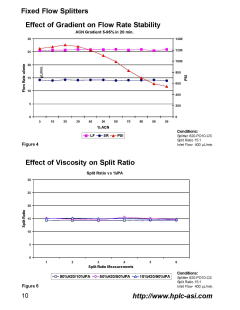

スプリットレシオは流体の粘度や使用
圧力の影響は受けません。
工場出荷時設定のスプリットレシオは
抵抗体の取替えだけで変更可能です。
レシオは1:1から20,000:1で低流量側の
デッドボリュームは100nL以下です。
給液側のフィルターは目詰りを考慮して
取替可能タイプです。 |
| メーカー ( ASI 社 ) 出荷前 テストのスプリット比 測定条件について - 固定式 Post Column |
|
| ・ |
分析用スプリッター スプリット比 デフォルト 測定条件 ： 水, 1mL / min. |
| ・ |
セミ分取用スプリッター スプリット比 デフォルト 測定条件 ： 水, 20mL / min. |
|
|
|
使用する入力流量が、分析用 ( 水, 1mL / min. ) 、セミ分取用 ( 水, 20mL / min. )
と異なる場合、異なる程度に応じてスプリット比が変わります為、
入力流量をご指定ください。
|
|
|
分析用 ( 入力流量 0.1 mL ～ 5 mL/min )
| Part No. |
スプリット比 |
価格 |
| 620-PO10-03 |
2000 : 1 |
253,000円 |
| 620-PO10-04 |
1000 : 1 |
| 620-PO10-05 |
500 : 1 |
| 620-PO10-06 |
200 : 1 |
| 620-PO10-07 |
100 : 1 |
240,000円 |
| 620-PO10-08 |
50 : 1 |
| 620-PO10-09 |
20 : 1 |
| 620-PO10-10 |
10 : 1 |
| 620-PO10-11 |
5 : 1 |
| 620-PO10-12 |
3 : 1 |
| 620-PO10-13 |
1 : 1 |
| 620-PO10-CS |
御指定ください |
262,000円 |
|
セミ分取用 ( 入力流量 5 mL ～ 40 mL/min )
| Part No. |
スプリット比 |
価格 |
| 620-PO20-06 |
200 : 1 |
240,000円 |
| 620-PO20-07 |
100 : 1 |
| 620-PO20-08 |
50 : 1 |
| 620-PO20-09 |
20 : 1 |
| 620-PO20-10 |
10 : 1 |
| 620-PO20-11 |
5 : 1 |
| 620-PO20-CS |
御指定ください |
262,000円 |
|
|
| ・ 固定式 フロースプリッター用交換フィルター |
| Part No. |
詳細 |
価格 |
| 620-0063-2 |
固定式フロースプリッター用 交換フィルター
2um x 0.063" ID, 1 μL / 5個入り |
27,000円 |
|
|
| ・ 固定式 2流路 フロースプリッター用台座 |
| Part No. |
品名 |
価格 |
| 620-1000 |
固定式 2流路フロースプリッター用台座 |
25,000円 ( スプリッターと同時購入時価格 )
35,000円 ( 単品購入時価格 ) |
|
|
|
| Multiport Fixed Flow Splitter |

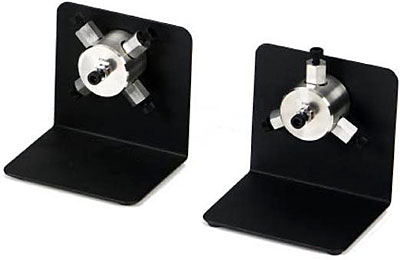

| ・ 固定式多流路 フロースプリッター(Post Column) |
|
 |
3又は、4チャンネルのスプリットが可能で、
複数検出器やフラクション・コレクターに
最適です。均一スプリットも不均一スプリット
のいずれも可能です。抵抗体の変更で
スプリット変更は簡単です。デッドボリューム
が小さいので、望ましくない分散は極小に
抑えられます。目詰まり対策として
フィルターは取替可能です。 |
|
|
| メーカー ( ASI 社 ) 出荷前 テストのスプリット比 測定条件について - 多流路 Post Column |
|
| ・ |
分析用スプリッター スプリット比測定条件 ： 水, 0.1mL ～ 5mL / min. 間でご指定ください。 |
| ・ |
セミ分取用スプリッター スプリット比測定条件 ： 水, 5mL ～ 40mL / min. 間でご指定ください。 |
|
|
|
3ポート固定フロースプリッターはポストカラムアプリケーション用です。
スプリッター間の最適な圧力降下を保証する為に、入口流量 （ mL/min ）を指定してください。 |
|
|
|
分析用 ( 入力流量 0.1 mL ～ 5 mL/min )
| Part No. |
ポート |
スプリット比 |
価格 |
| 630-PO10-CS |
３ポート |
御指定ください |
433,000円 |
| 640-PO10-CS |
４ポート |
御指定ください |
457,000円 |
|
セミ分取用 ( 入力流量 5 mL ～ 40 mL/min )
| Part No. |
ポート |
スプリット比 |
価格 |
| 630-PO20-CS |
３ポート |
御指定ください |
433,000円 |
| 640-PO20-CS |
４ポート |
御指定ください |
457,000円 |
|
|

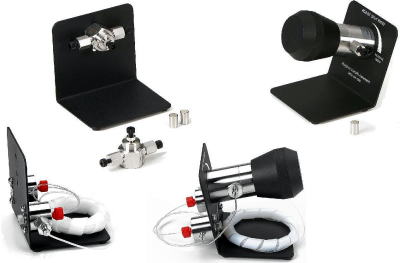

| Make-up Adjustable Flow Splitters |
・ Ideal for prep HPLC and mass directed fraction collection
・ Fixed and Adjustable configurations
・ Adjustable splitter enables precise direct control over split ratios,
capillary flow
・ rates, and a wide range of inlet flows
・ Split ratios are stable and reproducible, and not affected by changes
in solvent
・ viscosity associated with gradient HPLC
・ All configurations include integral makeup port and delay coil
・ Low dead volume fluidic design minimizes dispersion and band broadening
・ Compatible with flow rates from 1 to 150 mL/min., custom versions available
・ Installs in minutes
・ Easy access to replacement filters and high and low flow resistors |
Fixed Inlet Flow, Variable Split Flow
| Part No. |
Inlet Flow Range |
Split Flow Range |
価格
|
| 691-PO01-05FV |
5 mL/min. |
1.2 - 10.0 uL / min. |
お問合せください |
| 691-PO01-10FV |
5 mL/min. |
2.5 - 20.0 uL / min. |
| 691-PO01-20FV |
5 mL/min. |
5.0 - 40.0 uL / min. |
| 691-PO01-50FV |
5 mL/min. |
12.5 - 100.0 uL / min. |
| 691-PO10-05FV |
30 mL/min. |
1.2 - 10.0 uL / min. |
| 691-PO10-10FV |
30 mL/min. |
2.5 - 20.0 uL / min. |
| 691-PO10-20FV |
30 mL/min. |
5.0 - 40.0 uL / min. |
| 691-PO10-50FV |
30 mL/min. |
12.5 - 100.0 uL / min. |
| 691-PO50-05FV |
100 mL/min. |
1.2 - 10.0 uL / min. |
| 691-PO50-10FV |
100 mL/min. |
2.5 - 20.0 uL / min. |
| 691-PO50-20FV |
100 mL/min. |
5.0 - 40.0 uL / min. |
| 691-PO50-50FV |
100 mL/min. |
12.5 - 100.0 uL / min. |
| 691-POCS-CSFV |
御指定ください |
御指定ください |
Variable Inlet Flow, Fixed Split Flow
| Part No. |
Inlet Flow Range |
Split Flow |
Calibration Inlet Flow
& Split Ratio |
価格
|
| 691-PO01-05VF |
1 - 10 mL/min. |
5 uL/min. |
5 mL / min. = 1,000 : 1 |
お問合せください |
| 691-PO01-10VF |
1 - 10 mL/min. |
10 uL/min. |
5 mL / min. = 500 : 1 |
| 691-PO01-20VF |
1 - 10 mL/min. |
20 uL/min. |
5 mL / min. = 250 : 1 |
| 691-PO01-50VF |
1 - 10 mL/min. |
50 uL/min. |
5 mL / min. = 100 : 1 |
| 691-PO10-05VF |
10 - 50 mL/min. |
5 uL/min. |
30 mL / min. = 6,000 : 1 |
| 691-PO10-10VF |
10 - 50 mL/min. |
10 uL/min. |
30 mL / min. = 3,000 : 1 |
| 691-PO10-20VF |
10 - 50 mL/min. |
20 uL/min. |
30 mL / min. = 1,500 : 1 |
| 691-PO10-50VF |
10 - 50 mL/min. |
50 uL/min. |
30 mL / min. = 600 : 1 |
| 691-PO50-05VF |
50 - 150 mL/min. |
5 uL/min. |
100 mL / min. = 20,000 : 1 |
| 691-PO50-10VF |
50 - 150 mL/min. |
10 uL/min. |
100 mL / min. = 10,000 : 1 |
| 691-PO50-20VF |
50 - 150 mL/min. |
20 uL/min. |
100 mL / min. = 5,000 : 1 |
| 691-PO50-50VF |
50 - 150 mL/min. |
50 uL/min. |
100 mL / min. = 2,000 : 1 |
| 691-POCS-CSVF |
御指定ください |
御指定ください |
|
|
| Make-up Binary Fixed Flow Splitters |
| ・ Make-up 固定式 2流路 フロースプリッター |
 |
|
| Part No. |
Inlet Flow Range |
スプリット比 |
Split Flow at
Calibration Inlet Flow |
価格 |
| 692-PO01-05 |
1 - 5 mL/min. |
400 : 1 |
5uL / min. at 2mL / min. |
お問合せください |
| 692-PO01-10 |
1 - 5 mL/min. |
200 : 1 |
10uL / min. at 2mL / min. |
| 692-PO01-20 |
1 - 5 mL/min. |
100 : 1 |
20uL / min. at 2mL / min. |
| 692-PO01-50 |
1 - 5 mL/min. |
40 : 1 |
50uL / min. at 2mL / min. |
| 692-PO05-05 |
5 - 10 mL/min. |
2000 : 1 |
5uL / min. at 10mL / min. |
| 692-PO05-10 |
5 - 10 mL/min. |
1000 : 1 |
10uL / min. at 10mL / min. |
| 692-PO05-20 |
5 - 10 mL/min. |
500 : 1 |
20uL / min. at 10mL / min. |
| 692-PO05-50 |
5 - 10 mL/min. |
200 : 1 |
50uL / min. at 10mL / min. |
| 692-PO10-05 |
10 - 20 mL/min. |
4000 : 1 |
5uL / min. at 20mL / min. |
| 692-PO10-10 |
10 - 20 mL/min. |
2000 : 1 |
10uL / min. at 20mL / min. |
| 692-PO10-20 |
10 - 20 mL/min. |
1000 : 1 |
20uL / min. at 20mL / min. |
| 692-PO10-50 |
10 - 20 mL/min. |
400 : 1 |
50uL / min. at 20mL / min. |
| 692-PO20-05 |
20 - 50 mL/min. |
10000 : 1 |
5uL / min. at 50mL / min. |
| 692-PO20-10 |
20 - 50 mL/min. |
5000 : 1 |
10uL / min. at 50mL / min. |
| 692-PO20-20 |
20 - 50 mL/min. |
2500 : 1 |
20uL / min. at 50mL / min. |
| 692-PO20-50 |
20 - 50 mL/min. |
1000 : 1 |
50uL / min. at 50mL / min. |
| 692-PO50-05 |
50 - 150 mL/min. |
20000 : 1 |
5uL / min. at 100mL / min. |
| 692-PO50-10 |
50 - 150 mL/min. |
10000 : 1 |
10uL / min. at 100mL / min. |
| 692-PO50-20 |
50 - 150 mL/min. |
5000 : 1 |
20uL / min. at 100mL / min. |
| 692-PO50-50 |
50 - 150 mL/min. |
2000 : 1 |
50uL / min. at 100mL / min. |
| 692-POCS-CS |
御指定ください |
御指定ください |
|
|
| ・ Make-up フロースプリッター消耗品 |
| Part No. |
詳細 |
Application |
| 690-0063-2 |
Inlet Filter Assembly,
2 micron .063" dia. 5/Pack,
1 μL Volume |
Makeup-Flow Splitter inlet Port - Inlet flow range:
1 ~ 10 mL/min.
Makeup-Flow Splitter, MakeupInlet Port - All Ranges |
| 690-23-0125-10 |
Inlet Filter & Housing Assembly,
10 micron .125" dia. each,
4 μL Volume |
Makeup-Flow Splitter inlet Port - Inlet flow range:
10 ~ 50 mL/min. |
| 690-23-0188-10 |
Inlet Filter & Housing Assembly,
10 micron .188" dia. each,
10 μL Volume |
Makeup-Flow Splitter inlet Port - Inlet flow range:
50 ~ 100 mL/min. |
| 690-23-0188-20 |
Inlet Filter & Housing Assembly,
20 micron .188" dia. each,
12 μL Volume |
Makeup-Flow Splitter inlet Port - Inlet flow range:
75 ~ 150 mL/min. |
| 690-001-2-3 |
Straight Thru Hole, No Filter
5/Pack, 1 μL Volume |
Makeup-Flow Splitter inlet Port |
|
|
| Automated Flow Splitter |
| ・ 自動式 フロースプリッター Model AS650 |
※ 製造中止中 |
|
 |
検出器等による圧力の変化に自動的に対応
することによってスプリット比を維持する
正確性・再現性が高い装置です。
・基本的なHPLCフィッティングに接続可能
・プレカラム用、ポストカラム用
それぞれのモデルを用意
・Windows PCに接続し、現在の圧力や流速の
表示が可能
・多様なグラジエント環境下で使用可能 |
|
| ・ プレカラムモデル |
| Part Number |
Inlet flow rate ( uL / min. ) |
Split flow range ( uL /min. ) |
| 650-250-010 |
250 |
0.10 to 0.50 |
| 650-250-050 |
250 |
0.50 to 2.50 |
| 650-250-100 |
250 |
1.0 to 5.0 |
| 650-250-500 |
250 |
5.0 to 25.0 |
| 650-250-0CS |
250 |
Custom |
| 650-0CS-xxx |
Custom |
xxx = 0.10, 0.50, 100, 500 |
|
| ・ ポストカラムモデル |
| Part Number |
Inlet flow rate ( mL / min. ) |
Split flow range ( uL / min. ) |
| 650-001-010 |
1.0 |
25 to 250 |
| 650-010-050 |
10.0 |
25 to 250 |
| 650-100-100 |
100.0 |
25 to 250 |
| 650-0CS-500 |
Custom |
25 to 250 |
|
| ・ 仕様 |
| Split Flow Ranges |
|
| プレカラム |
100 nL/min. ～ 50 uL/min. |
| ポストカラム |
25 uL/min. ～ 250 uL/min. |
| 流入量 |
0.200 ～ 0.500 mL/min. |
| Internal volume low flow : |
Est. 1uL, depends on configuration |
| Internal volume high flow : |
Est. 30uL depends on configuration |
| 耐圧 |
5,000 psi |
| Split flow accuracy : |
Max flow deviation +/- 3% or 10nL/min. whichever is greater |
| 出力端子 |
RS232 |
| 電源 |
85 - 264 VAC; 47 - 63 Hz.; 60 W |
| ディスプレイ |
4 line, 20 character LED4 line |
| サイズ |
6.5" W x 7.8" H x 13.6" D |
| 重量 |
約 6.3kg |
|
| ・ 英文カタログ |
 |
|
|
